它外面延伸出的三个金属引脚分别是栅极、漏极和源极,而这三个脚就共同构成了控制接口。它的工作原理很简单,打个比方,这是一个管道,当水流经管道时,一个带弹簧的闸门系统会始终阻挡水流。
这个闸门侧面设有特殊孔道,当与闸门相连的辅助管道内的水压达到特定阈值时,液压就会克服弹簧阻力推动闸门滑动。此时主水道逐渐开启,随着压力持续增加,闸门就会完全打开,实现最大流量。一旦撤去,压力弹簧会立即复位,关闭水流。这种通过液压控制闸门开合的原理就是MOS管的核心工作机制。

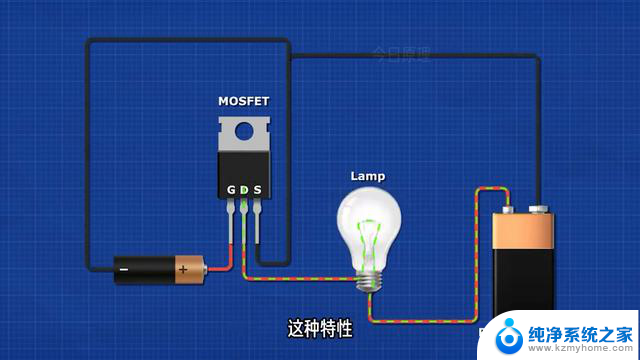

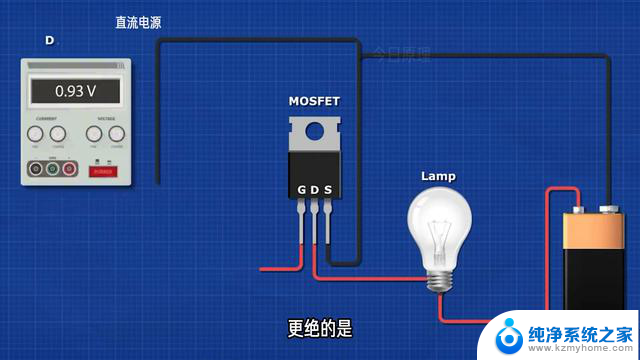

下面接个灯泡来看看,当直接连电源时灯会常亮,加装物理开关能手动控制。但如果在漏极和源极之间接入MOS管,灯具就会始终保持关闭,直到给栅极加上工作电压。这种特性就能让灯具通过控制器或传感器实现自动开关。更绝的是调节栅极电压还能精准控制主电路的电流强度,这就意味着不仅能开关灯,还能实现亮度调节。
搞明白了上面这些,下面才是重头戏。要真正理解晶体管的工作原理还得从硅材料说起。上过初中的都知道,每个硅原子最外层有4个电子,通过共享电子会与周围四个硅原子形成稳定结构。而在这种完美对称的晶格中所有电子都会被锁死,这就会导致纯硅像绝缘体一样难导电。
为了能疏通它的导电性,这里就必须通过精准的掺杂工艺注入杂质原子。掺杂工艺一般分为两类。
·首先掺入5价的磷原子时,其外层的5个电子与硅晶体结合后会产生一个自由电子,多出来的那个自由电子就形成了N型半导体。

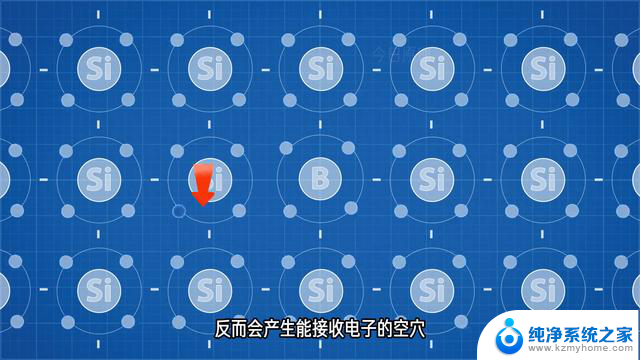

·而掺入三价硼原子时,由于外层仅有3个电子,与硅原子结合后,反而会产生能接收电子的空穴,这就是P型半导体。
现在把这两种材料结合就形成了具有单向导电性的PN结。此时N区的电子会向P区扩散,填补空穴,导致交界处出现带电离子区。P区边界带负电,N区边界带正电,这就形成了从N指向P的内建电场,而这个带电区域就是耗尽层。

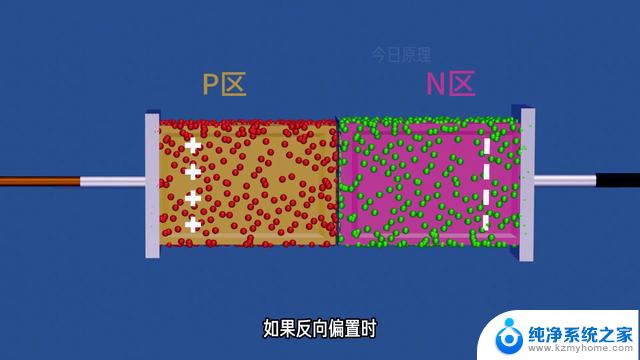

现在施加外电压会出现两种情况:当正向偏置时,也就是P区接正极。N区接负极,外电场削弱内建电场,耗尽层变薄,N区电子持续注入P区形成导通电流。如果反向偏置时,也就是负极接P区。正极接N区,N区的电子会被正极吸引而远离P N结,同时P区的空穴在负极作用下也无法接收电子,这就会导致耗尽层的厚度持续增加。
随着耗尽层变宽,电子需要跨越的势垒就越来越高。最终会完全阻断电流通路,电路进入截止状态,这就是二极管单向导电的原理基础,而晶体管就是在此基础上进一步演化出来的。

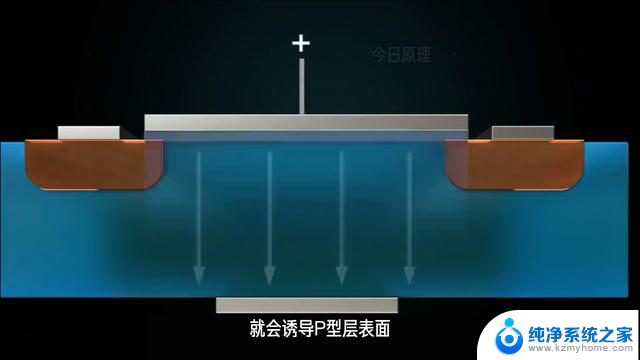

在PN结结构基础上,通过在两个N型半导体层之间加入P型半导体层,形成N-P-N结构,并施加特定偏置电压,可以观察到电流的单向导通特性。当左侧NP结正向偏置时,仅产生微量电流。若在P型层上方增设栅极结构,并施加控制电压垂直电场,就会诱导P型层表面形成N型导电沟道,从而建立源极与漏极间的主电流通路。

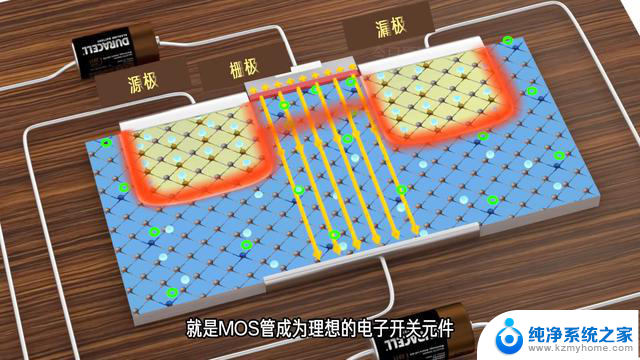

再通过调控栅极电压强度,就可实现主电流通路的精确导通与关断,这就是MOS管的基础工作机制。用P型基底集成了两个N型扩散区,源极和漏极,顶部栅极通过氧化层与基底绝缘隔离。当栅极施加阈值以上电压时,电场效应就会使基底表层载流子反转,形成N型沟道,连通原漏极,实现电流导通。撤去栅压后,沟道消失,电流通路阻断。
所以这种电压控制特性,就是MOS管成为理想的电子开关元件。最后利用MOS管的开关特性,就可通过电路拓扑构建基本逻辑单元。两个晶体管串联构成与门,双输入端均为高电平时输出导通,并联形成或门,任意输入端高电平即导通。而导通状态对应逻辑1,关断对应逻辑0。
基于布尔代数规则,组合这些基本单元,就可逐级构建算术逻辑运算器。再通过纳米级光刻技术,集成数十亿晶体管,配合多层金属互联架构,最终就能做成处理复杂数据的CPU芯片。而这套基于半导体物理的集成电路技术,正是现代计算机的硬件根基。
